地下管廊就是把市政、電力、通訊、燃氣、供水排水等各種管線集于一體，在城市道路的地下空間建造一個集約化的隧道。城市地下管廊環境綜合監控系統是管廊管理的重要環節。
深圳市索福達電子有限公司根據地下綜合管廊的自身特點，設計了一套多方面兼顧的綜合立體的監控系統，主要包括對管廊內部環境（溫濕度、可燃氣體、有毒氣體、積水情況等的監測），管廊入口及內部的視頻監控，管廊排風系統的監控，管廊照明系統的監控等。
一、系統概述
管廊監測系統的設計思想是根據監控的具體需求在合適的地點安裝多種類型的傳感器，還要根據傳感器的位置布置，信號輸出狀態，電源要求，網絡狀態等進行分析，選擇出最適合現場且建設成本最低的監控箱布置、網絡的選擇等具體的現場解決方案。數據采集至數據中心后，通過平臺軟件將現場實時工況直觀展示的出來，并通過對歷史數據的統計分析來提供一些更高級的功能。
二、子系統概述
地下管廊中和監控系統包含若干個子系統，可以根據需要選擇一個或多個子系統，例如：
地下管廊運行工況多點高清視頻監測系統。
地下管廊紅外報警實時視頻監測系統。
地下管廊環境實時監測系統。
地下管廊內管道等設備監控系統。
地下管廊照明系統自動監控系統。
地下管廊空氣自動循環系統。
地下管廊閥門自動監控系統。
三、產品適應性概述
由于地下管廊處于地下，環境避免不了的是陰暗潮濕的，這就對現場安裝的傳感器與數據采集終端有這更高的要求了。
1、首先無論是傳感器與數據采集終端，外殼防水性能必須達到 IP68.
2、傳感器與數據采集終端的供電方式優先選擇電池供電，其次采用外置太陽能去電方式，只有在以上兩種供電條件不滿足的情況下，才采用 220V 市電供電，且電纜需采用防水電纜，來保證人員的安全。
3、傳輸網絡的優先選擇無線的通訊方式，但是有時需要考慮傳輸帶寬的要求，光纖與 4G 都能達到視頻數據傳輸的帶寬要求，具體的選擇還需要進一步的考慮通訊的相關成本。
.jpg)

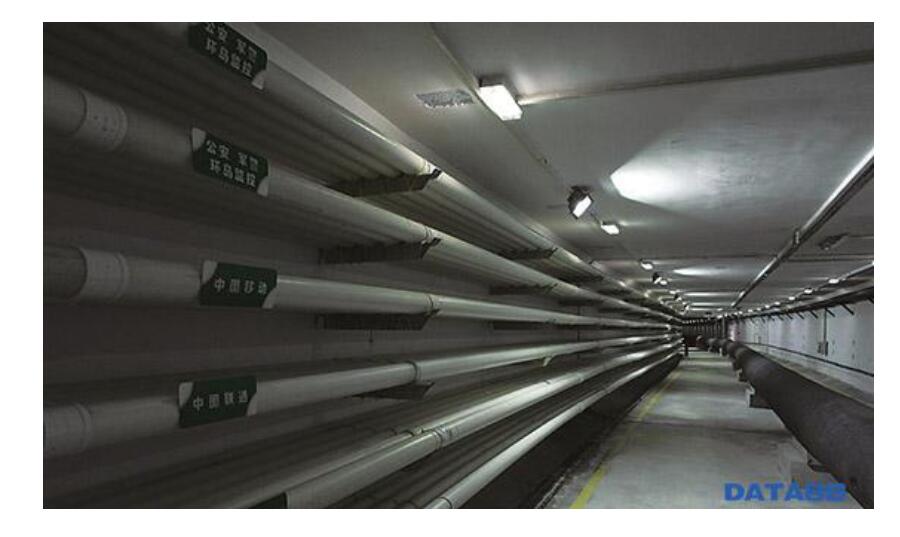

圖一、地下管廊實景圖

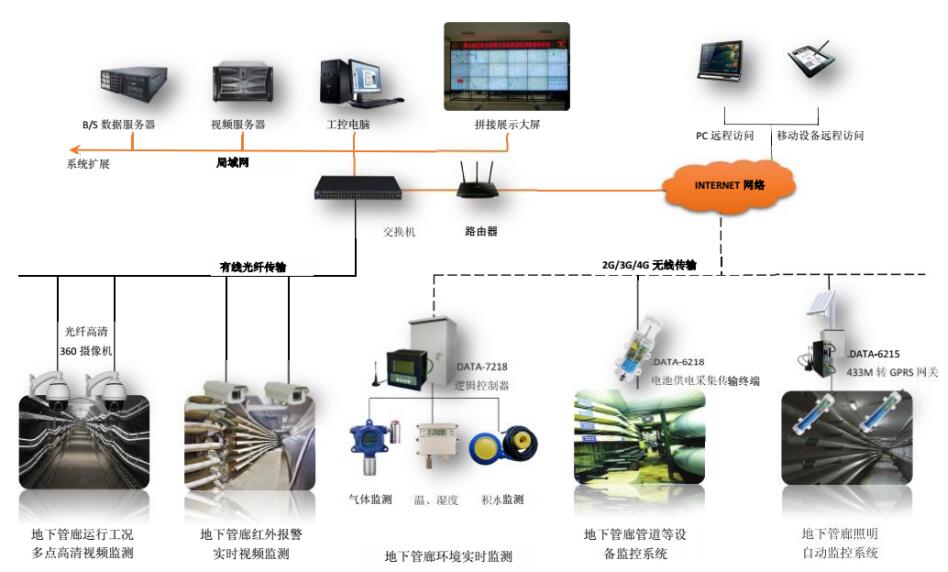

圖二、城市地下管廊環境綜合監控系統圖
