一、總則

       本技術方案是深圳市索福達電子有限公司根據用戶技術技術要求及供貨規定而編制的。
       本技術方案闡述了用戶工程項目所需分析儀的技術要求，我公司保證所提供的分析儀及預處理系統完全滿足其技術文件提出的要求，并且將按照技術要求及供貨規定進行設計和制造，并確保所供產品的質量及分析儀系統的適應性、完整性、可靠性及安全性完全達到買方要求。

二、標準與規范性文件
       賣方分析儀的設計制作和安裝施工，有關技術文件和圖紙，遵循下列標準和規范：
       GB 5001-92         石油化工企業設計防火規范
       GBJ 235-82          工業管道工程施工及驗收規范（金屬管道篇）
       GBJ 236-82          現場設備、工業管道焊接工程施工及驗收規范
       GBJ 232-82          電氣安裝工程施工及驗收規范
       GBJ 93-86            工業自動化儀表工程施工及驗收規范
       HGJ 229-83          化工設備、管道防腐蝕工程施工及驗收規范
       SHJ 501-85          石油化工劇毒、易燃可燃介質管道施工及驗收規范
       HG 20509-2000   儀表供電設計規定
       HG 20510-2000   儀表供氣設計規定
       HG 20516-2000   自動分析器室設計規定
       GB12519-90        分析儀器通用技術條件
       NFPA NO.70        美國國家電氣規程
       EEMUA NO.138   在線分析儀系統的設計和安裝
       SH 3006               石油化工控制室和自動分析室設計規范
       SH 3081               石油化工儀表接地規范
       ANSI B16.104       密封泄漏
       MSS-SP-25          銘牌和印記

三、分析儀介紹
       3.1分析儀概述
       3.1.1 SFD-6002H2 Exd防爆型氫分析儀
       是我公司研發的高精度氫含量防爆在線分析儀器。該儀器采用進口的微流型熱導傳感器，結合單片機控制技術，具有測量精度高、操作簡便的特點。
       儀器采用320*240點陣式液晶顯示器，視角小，直觀醒目，紅外線遙控全中文菜單操作，通俗易懂、簡單可靠，具有控制觸點輸出、越限自身報警（蜂鳴器），并可隨意設置控制方式，標準4～20mA電流輸出外接端口，無人職守時，可定時記錄氫含量值，最多可以存儲3000個數據。當被測樣氣中氫含量達到設定的報警點時，儀器會自動報警。
       3.1.2 SFD-6002H2 Exd防爆型氫分析儀，廣泛應用于石油、化工、冶金、電力、核工業等行業一些需要檢測氫含量的場所。
       3.2技術參數
       3.2.1SFD-6002H2 Exd防爆型氫分析儀
       1、 檢測范圍：0.0～50.0％H2；
       2、 不確定度：≤±2％F.S；
       3、 分 辨 率：0.1％H2；
       4、 穩 定 性：零點漂移≤±2％F.S/7d；量程漂移≤±2％F.S/7d；
       5、 重 復 性：≤±1％F.S；
       6、 線 性 度：≤±1％F.S；
       7、 預熱時間：≤30分鐘；
       8、 響應時間：T90≤15秒；
       9、 樣氣流量：300±10mL/min；
       10、樣氣壓力：0.1Mpa≤入口壓力≤0.25Mpa；
       11、防爆等級：防爆等級：ExdⅡCT4
       12、輸出信號：4～20mA；
       13、工作電源：24VDC，2A；
       14、工作環境：溫度：－5℃～+45℃；濕度：≤90%RH；
       15、外形尺寸：300（寬）×350（高）×210（深）
       16、安裝尺寸：330（寬）×260（高），以中心線為基準；
        17、安裝方式：壁掛式安裝，安裝螺栓M8×50;
        18、重       量：約25Kg。

四、預處理流程及安裝方式
       預處理的好壞，直接關系到分析儀的正常使用，甚至影響分析儀的壽命；我公司根據現場實際情況進行針對性設計，過濾器采用PVC精密過濾芯，過濾精度達到0.1μm；
       該預處理裝置及防爆分析儀可安裝于墻壁上或高1500×寬390×深400的支架上，防爆分析儀在支架頂部，預處理在防爆分析儀下面，管路接口為Ф6卡套；

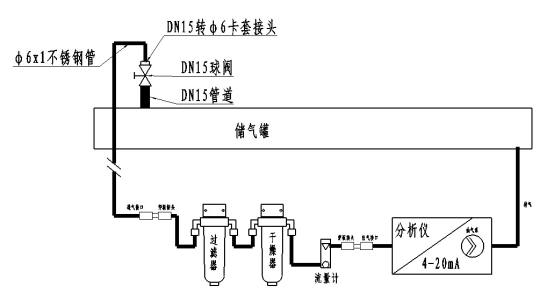

       如（圖一）現場工藝管道的直徑為DN100，施工時在取樣點處焊接安裝一個DN15的球閥（供方提供），再安裝一個DN15轉Ф6卡套的接頭（供方提供），連接管路采用Ф6×1內壁光滑的不銹鋼管（供方提供兩根2.5米的不銹鋼管），以減小采樣的滯后和施工難度。
       也可以直接將Ф6的取樣和回流不銹鋼管焊接在DN100的管道上安裝。
       樣氣經過預留的穿板接頭，進入過濾器和干燥器，去除樣氣中的粉塵、水分等雜質，再接入分析儀，以達到分析儀對樣氣潔凈的要求，確保分析測量結果的準確性和穩定性；
       抽氣泵采用英國進口氣泵，安裝在分析儀內，可以達到防爆要求；采用遙控按鍵操作；

                                            （圖一）



五、質量保證與售后服務承諾
       分析儀器及配套設備的質量保證期為一年，質量保證期從最終驗收之日算起12個月，或貨到現場18個月，以先到期為準。
       賣方提供分析儀器的終身售后服務，質保期內免費服務，我方的服務相應時間為：接到方通知4小時內做出響應，如果有必要可以到達現場。
       6.1質量保證及售后服務
       本公司依據ISO9001質量管理體系標準的要求建立文件化的質量管理體系，加以實施和保持，并予以持續改進確保產品服務滿足要求。
       6.2 供方所提供的設備應符合行業標準及相關的技術要求；所提供的通用設備應符合國際、國家、行業及企業標準和技術方案；供需方應根據標準及技術方案進行生產。
       6.3 在設備制造期間，供方應向需方通報生產進度，供方應詳細匯報生產情況。
       6.4 技術支持：               在產品制造過程中，嚴格按供貨協議規定及產品技術條件保證產品質量，按合同規定時間及時供貨。質保期一年，質保期內本公司對產品實行三包。若產品出現質量問題，本公司承諾服務響應時間不大于48小時。即使超過保修期同樣提供優質服務，只收取成本費用。本公司向需方免費進行技術培訓，培訓人員（2-3名一次）。本公司對所供設備提供終身服務并長期供應備品備件。
       6.5驗收：
       設備分靜態和動態調試。靜態調試是指設備安裝完成后尚不能指導生產時，進行的設備調試，以確認設備在運輸過程中未損壞或受到損壞即便修復，以確保設備的性能完好。動態調試是指根據用戶點火投產的需要，提前將設備調試到最佳狀態，使點火時系統能根據工藝需求正確指導生產。
